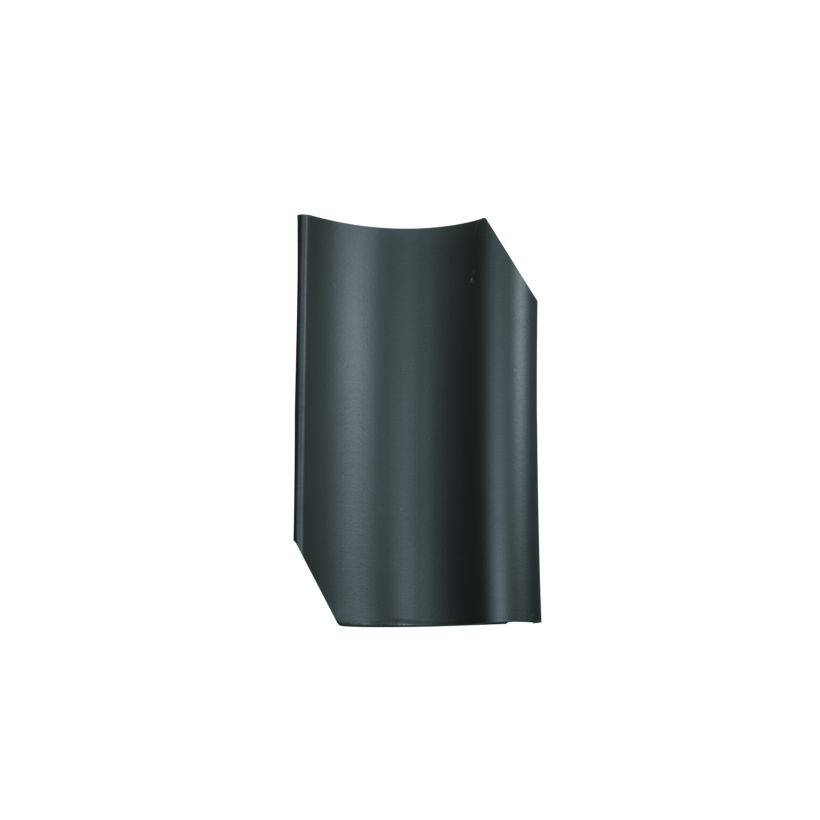

H2

Hohlpfanne

Oberfläche & Farbe

Ausgewählte Oberfläche / Farbe: nachtgrau grau gedämpft

Naturrot / Engobiert

Sonderserie

Sie suchen nach fachlich kompetenter Beratung?
Ansprechpartner / Händlerverzeichnis

Die gewünschte Variante ist nicht dabei?
Individuellen Ziegel anfragen

Gesamtmaß

24,0 x 40,0 cm

Decklänge

32,0 cm

Deckbreite

20,5 cm

Stückbedarf

ca. 15,2

Gewicht

ca. 2,7 kg

Regeldachneigung

≥ 40°

Keiner unserer Dachziegel hat eine Tradition wie die Hohlpfannen H1 und H2. Seit der Gründung von Jacobi im Jahr 1860 werden sie produziert. Bislang wurden weit über 500 Millionen Ziegel gebrannt und viele geschichtsträchtige Bauten gedeckt. Die Hohlpfanne H1 ist ein Kurzschnitt, vorgesehen für die Aufschnittdeckung, wohingegen die H2 als Langschnitt für die Vorschnittdeckung ausgeliefert wird. Der Klassiker erfreut sich großer Beliebtheit für die Werterhaltung in der Denkmalpflege und in der Sanierung von alten Bauten.

Maße

Maße
Maße Standard
Gesamtmaß 24,0 x 40,0 cm
Decklänge (DL) 32,0 cm
Deckbreite (DB) 20,5 cm
Anzahl pro m² ca. 15,2
Gewicht pro Stück ca. 2,7 kg
Doppelwulst Stk. pro lfdm ca. 3,2
kl. Verpackungseinheit 72 St.
Stück/Palette 288
Regeldachneigung ≥ 40°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 45 40 35 25 25 20 - - -
F1v 60 55 50 45 40 35 30 30 -
F6v 70 65 60 55 45 45 35 35 -
F9 60 50 45 40 35 30 25 - -
F16 65 60 55 50 45 40 35 30 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 130 120 115 110 105 100 - - -
F1v 155 155 150 140 135 130 110 110 -
F6v 150 145 140 130 125 120 110 110 -
F9 125 115 110 100 95 90 85 - -
F16 135 125 120 115 110 100 30 85 -

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 45 40 - - - - -

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 115 110 - - -
Skizze mit Dachschnitt von Hohlpfanne H1 und H2
Beispiel Firstausbildung: Hohlpfannen H1 und H2
Skizze mit Doppelwulst von Hohlpfanne H1 und H2
Doppelwulst Hohlpfannen H1 und H2
